水工图阅读方法与步骤详解:从枢纽布置图到细部构造图的全面解析
阅读水工图纸的顺序一般是从枢纽布置图到建筑结构图再到详细结构图,然后从细部回到整体结构。这要重复几次,直到所有内容都被理解为止。一般可以采用以下方法来阅读水工图纸。
(一)总体认识
首先阅读相关专业介绍和设计说明;根据图纸目录,依次或选择性地粗略阅读图纸,分析水工建筑物整体及各部分所采用的表达方法;找出相关视图与剖面视图之间的投影关系,明确各个视图所表达的内容。
(二)深度阅读
大致了解之后,还需要进一步仔细阅读。顺序一般是从整体到局部,从主体结构到次要结构,逐步深化。看水工图纸时,除了采用物理分析方法外,还需要了解建筑物的功能和结构等常识,并采用对比法看图,即看平面图、剖面图、和相互之间的立面图,以及图形、尺寸和文字描述。读书等等。
(三)总结
通过归纳和总结,我们将对建筑物(或建筑群)的大小、形状、位置、功能、结构特点、材料等有一个完整、清晰的认识。
2、水力图的绘制
(1)绘制步骤
1、根据设计资料以及不同设计、施工阶段对图纸的不同要求,分析确定需要表达的主要内容;
2、考虑不同的表达方式,并在其中选择最佳的视图表达方案;
3、选择绘图所需的比例,注意在表达清晰的前提下尽量使用较小的绘图比例;
4. 排列视图,使每个视图位于绘图上的适当位置。
(1)估计各个视图所占用的绘图面积;
(2)每个视图应尽可能按照投影关系进行配置。
5. 画草稿
(1)绘制各视图的绘图参考线,如轴线、中心线、主轮廓线等;
(2)注意绘图的顺序。先画主要部分,再画次要部分,最后画详细结构。先画特征明显的视图,再画其他视图,并注意投影规则的应用。
(3) 标注尺寸;
(4)绘制建筑材料图例;
(5)撰写文字描述并填写标题栏;
6. 检查并校对以确保正确或纠正错误并描出深度线。
(2)水工图纸的临摹和绘制方法
在绘图操作中,常采用临摹绘制水工图纸的方法进行基础训练,以提高学生的读图、绘图能力。
1、基本要求:在不改变建筑结构和原图表达方案的情况下,选择另一个比例将原图复制到指定图纸上,并添加少量视图、剖面和横截面。
2、临摹、绘画、读图的关系。临摹训练不能简单地理解为绘画技巧的训练。在临摹图纸的过程中,应深入了解原图中建筑物的结构、各视图所表达的内容、各视图之间的对应关系、尺寸标注方法、说明和标题等。吧,不懂的部分应该查阅教材、标准或者请教老师和同学,反对盲目照搬图片。因此,可以说临摹图纸的过程也是一个深入学习的过程,是培养和提高水工图纸阅读能力的有效方法。
3、拉拔步骤与上述液压拉拔相同。
3、相关专业知识
(一)水利工程与水工建筑概念的区别
水工建筑物:为了达到防洪、灌溉、发电、航运、供水的目的,充分利用和控制天然水资源,通常需要建造不同类型的建筑物,用于蓄水、排水、输水、排沙。等,这些工程设施称为水工建筑物。水利枢纽:以水资源综合利用为出发点,同时建设多个相互联系但功能不同的枢纽。这种协同运作的建筑群称为水利枢纽。
(2)水工建筑物中永久性建筑物的名称和作用
①上、下游翼墙:溢洪道、水闸、船闸等过水建筑物进出口两侧的导水墙称为翼墙。其常见形式有:圆柱翼壁、扭曲翼壁和斜壁翼壁。上游翼壁的作用是引导水流顺利进入闸室;下游翼壁的作用是将闸室流出的水流均匀分散,使水流稳定,减少冲刷。
水闸轴测图
②河床:是铺设在上游河床上、靠近闸室和坝体的保护层。垫床的作用是减少渗漏,保护上游河床,提高闸坝的稳定性。
③防护池、消力池:通过闸门、大坝流下的水影响较大。为了防止下游河床被冲刷,保证闸坝安全,紧邻闸坝的下游河床常采用钢筋混凝土。成为静水池。消力池的底板称为挡水池,其上有排水孔,用于排出闸门、坝基的渗水,减少底板上的渗压力。
④溢流防冲槽(或防冲脊):消力池流出的水仍具有一定的能量,因此在消力池后面的河床上常铺设一段石质护底,保护河床。并不断消除水流的能量,这种结构称为海扩散。在溢流末端设置防冲刷槽或防冲刷脊,以保护紧邻溢流段的河床免受侵蚀破坏。

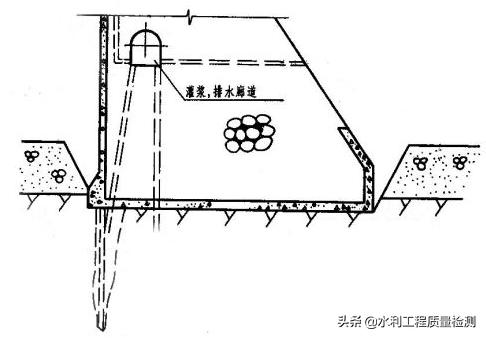

⑤廊道:廊道是设置在混凝土坝或船闸首部,用于灌浆、排水、输水、观察、检查和运输的建筑物。
走廊

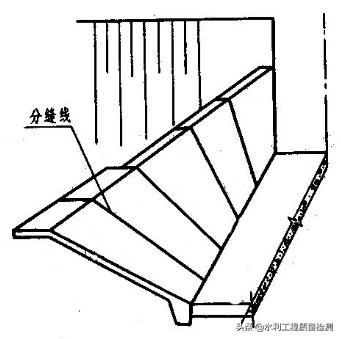

⑥劈缝:对于长型或大体积的混凝土建筑,为了防止温度变化或地基不均匀沉降引起裂缝,一般人为设置结构缝(伸缩缝或沉降缝)。
分缝
⑦ 接缝止水带:为防止漏水,水工建筑物接缝处应设置止水结构。材料一般为金属止水带、油毡、沥青、麻丝等。
酒酒井
3、读图示例

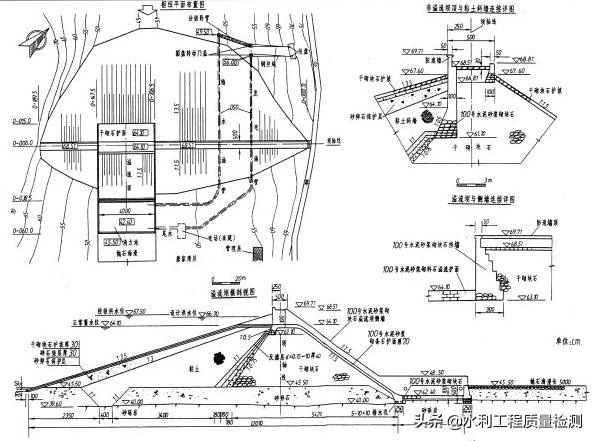

【例1】读取如图所示的集线器布局:
枢纽布局规划
一般了解:
枢纽主体工程由拦河坝、溢洪道、引水发电系统、输水建筑物等部分组成。拦河坝为坡墙堆石坝,包括溢流坝段和非溢流坝段,用于截流蓄水,提高上游水位。溢流坝位于河床上。溢流坝坝顶高程64.10m,不设闸门。引水发电系统是利用形成的水位差和水流,通过水轮发电机组发电的特殊工程。枢纽坝下游左岸有一座厂房。引水管将水引入水轮机发电后,尾水进入消力池耗能,然后进入下游通道。输水建筑物是利用挡水坝蓄水灌溉的特殊工程。水管入口处设有闸门,可控制闸门的开闭和流量。
深度阅读(图文表达)
工程图以枢纽平面图、溢流坝剖面图、溢流坝坝顶与侧壁连接详图、溢流坝坝顶与侧墙连接详图等形式表达其总体布局。防溢坝坝顶和粘土斜墙。图表多采用示意、简化、省略的表达方法。枢纽平面布置图表达了地形、河流、罗盘、坝轴线位置、道路、各建筑物的位置、建筑物与地面的交汇处、主要标高和主要轮廓尺寸。从溢流坝剖面图可以看出,溢流坝为宽顶堰,堰下方的陡槽与消力池相连,其后面与大海相连。粘土斜墙下游面设有反滤层。下游坝料厂采用干块石。陡峭的通道用100号水泥砂浆条保护。从防溢坝坝顶与粘土斜墙连接详图可以看出,波浪墙基础延伸到斜墙滤层下方。基础的下端较宽,上端变小。建筑材料为100号水泥砂浆块石。坝顶宽4m,坝顶高程68.51m,防浪墙高1.20m,上下游坡采用干砌块。从溢流坝顶部与侧壁的详细连接可以看出,侧壁呈阶梯状,底部较大,顶部较小。所用建筑材料为100号水泥砂浆块石。溢流坝面采用100号水泥砂浆块石防护面。输水建筑物和发电厂建筑物的详图应分别绘制结构图。

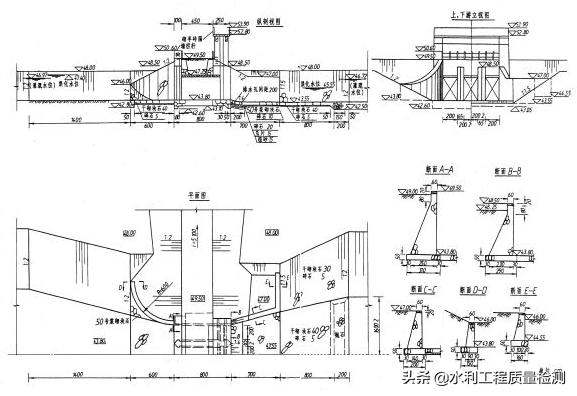

【例2】阅读下面的水闸设计图。
水闸设计图
一般认识(水闸的功能及组成部分)
水闸是一种广泛应用于防洪、排水、灌溉等方面的水工建筑物。通过闸门的启闭,水闸可以具有泄水和挡水的双重功能。改变闸门的开启高度可以控制水位、调节流量。水闸由三部分组成。上游段的作用是引导水流顺利进入闸室,保护上游河岸和河床免受侵蚀。一般包括上游齿墙、层理、上游翼墙及两侧护坡。闸室段起到控制水流的作用。包括闸门、门墩(中墩、侧墩)、闸门底板以及设置在闸墩上的交通桥、工作桥和启闭设备。下游段的作用是均匀分散水流,消除水流能量,防止对岸边和河床的冲刷。包括消力池、海水扩散器、下游防冲槽、下游翼墙、两岸护坡等。
深度阅读(图文表达)
该图使用三个基本视图(纵向剖面图、平面图、上游和下游立面图)和五个横截面图。
平面图:表示水闸各组成部分的布局、形状、材料和尺寸。水门左右对称,采用简化法绘制。图中只显示了一半。
纵剖视图:沿建筑物纵轴线垂直平面剖切所得的剖视图。它表达了水闸的结构形状、尺寸、材料、高度和长度方向的相互位置以及建筑物与地面的关系。
上下游立面图:表示水闸上下游两侧的结构布置。由于视图的对称性,它使用每边各画一半的复合视图来表示。用五个剖面图来表示上、下游翼壁的剖面形状、材料和尺寸。图中,闸门启闭设备采用图纸拆装法,底板排水孔采用图纸简化法。消力池过滤层为多层结构。贴标方法如纵剖面图所示。
