电气控制电路和电气设备的安装、设计、调试和维护必须有相应的电气图作为依据或参考。

电气图是按照国家制定的图形符号和文字符号标准，按照规定的绘制方法绘制的图样。

它是电气工程技术的语言。从事维修工作的电工必须懂得看懂电气图。

电气图阅读基础知识

1、电气图的分类

电气原理图（检修中多用）、电气安装接线图（检修中多用）、电气系统图、框图、扩展接线图、电气元件布置图、系统图。

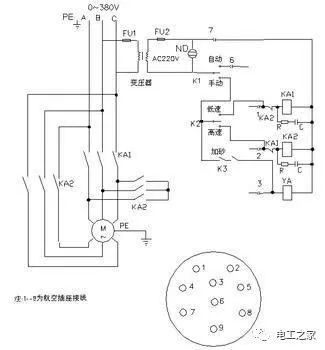

1）电气原理图

它使用电气符号绘制并按工作顺序排列。

它详细地展示了电路中电气元件、设备、电路的组成，以及电路的工件原理和连接关系。

未考虑电气元件和设备的实际位置和尺寸的示意图。

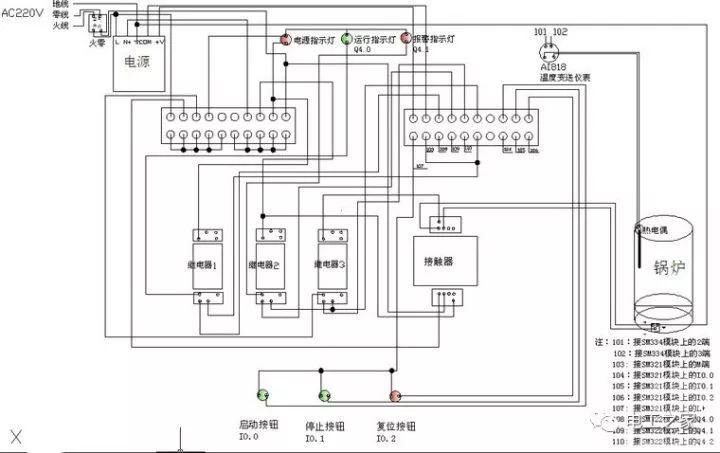

2）电气安装接线图

它是根据电气原理图和位置图编制的。

主要用于电气设备和电气线路的安装、接线、检查、维护和故障排除。

可分为单元接线图、互连接线图和端子接线图。

2. 电气图中的区域划分

标准电气图（电气原理图）对图（框）的尺寸、框尺寸和绘图区域数有一定的要求。

画框的横线和底面水平标有阿拉伯数字1、2、3等，画框左右两侧垂直标有大写字母A、B、C等。这些是图片区域编号。

它是为了方便检索图中的电路或元件。

是为了方便阅读和理解整条线的工作原理而设置的，俗称“功能网格”。

3、电气图中符号位置索引

以便更轻松地在电气图中找到组件的位置。

通常，符号索引是表示图形区域编号中的（水平）数字的字母和表示列（垂直）的数字的组合。必要时还必须注明图号和页码。

4、电气符号

电气图中最早的电气符号是由国家统一规定的，包括图形符号、文字符号和电路符号。

图形符号：基本符号、一般符号、详细符号。

基本符号：基本文字符号（单双字母符号）、辅助文字符号、详细符号

技术数据的表示

5、电气图识别的一般方法

1）检查文字描述——包括系统功能、电气原理、部件、详细信息等技术信息。

2）系统模块分解——一般按照功能模块进行原理图、逻辑图、流程图等分解。

而接线图往往是在定位模块故障时安装制作的。一种由大到小的分析方法。

3）电线及元件的识别——区分图中电源线、动力线、信号控制线、负载等电线的线型、规格和方向。

标明图中零部件、设备的型号、规格和功能。

4）整理图片识别结果——整理必要的文字说明。

指出电气图的功能特点、工作原理、主要部件及设备、安装要求、注意事项等。

理解电气原理图的步骤和方法

1、绘制电气原理图的一般原则

1）根据电气符号标准——按国家标准规定的电气符号绘制。

2）文字符号标准——按国家标准GB7159-1987规定的文字符号表示。

3）按顺序排列——按工作顺序纵向或横向排列。

4）采用展开法画出电路中的主电路，并用粗实线画在图的左侧、上部或下部。

5）表明动作原理与控制的关系——控制与被控制的关系必须表述清楚。

6）电气原理图中的主电路和辅助电路（主电路、辅助电路）。

2、识别电气原理图的步骤

1）了解主电路具体步骤

① 检查主电路选用的电器类型。

②检查该电器是用什么类型的控制元件来控制的，用了多少个控制元件来控制的。

③ 检查主电路中除电器外的其他元件以及这些元件的功能。

④检查电源。电源类型和电压等级。

2）检查辅助电路的具体步骤

①检查辅助电路电源（交流电源、直流电源）。

②了解辅助电路各控制元件的功能。

③研究辅助电路中各控制元件功能之间的制约关系。

理解电气接线图的步骤和方法

1.电气接线图绘制的基本原则

1）按国家规定的电气图形符号绘制，不考虑实际结构。

2）电路中各元件的位置及内部结构的处理。

3）每根电线都有清晰的标签，每根电线的两端必须标有相同的线号。

4) 所有标有相同线号的电线均可并联。

5) 进线端子为元件的上端子，出线端子为元件的下端子。

2、电气接线图中电气设备、装置和控制元件的位置和安装常识

1）接入终端处理——布置在总机下方或左侧。

2）控制开关位置一般布置在配电盘下方（左上或右下）。

3) 保险丝处理——布置在配电盘上方。

4）开关处理——安装在易于操作的面板上，而不是安装在交换机上。

5）指示灯处理——安装在易于观察的面板上。

6) 交直流部件分开处理——使用直流控制的部件与使用交流控制的部件分开安装。

3、理解电气接线图的步骤和方法

1）分析清楚电气原理图中主电路和辅助电路所包含的元件，明确各元件的工作原理。

2）明确电气原理图和电气接线图中各元件之间的对应关系。

3）查明电气接线图中接线线数及所用电线的具体规格。

4）根据电气接线图中的线号研究主电路的走线方向。

5）根据线号研究辅助电路的方向。
